吨桶大桶全自动化工灌装机：艾科华打造化工大宗包装“交钥匙”解决方案

**苏州艾科华自动化有限公司**——国家高新技术企业、整机防爆认证持有者、深耕称重式灌装技术十余年，针对吨桶/IBC桶和200L大桶推出全系列自动/半自动灌装解决方案，已服务中石化、中海油、巴斯夫等头部企业。
 一、吨桶大桶化工灌装机的选型核心要点
在深入了解艾科华产品之前，先明确吨桶/大桶灌装机的选型关键要素，这有助于您精准匹配自身需求。
### 1.1 物料特性决定设备配置
| 物料类型 | 特性要求 | 推荐配置 |
|----------|----------|----------|
| 易燃易爆（溶剂、稀释剂、成品油） | 防爆等级≥Ex d IIB T4 | 整机防爆+静电接地+紧急停机 |
| 强腐蚀性（酸、碱、化工原料） | 接触材质耐腐蚀 | 316L不锈钢/四氟乙烯(PTFE)灌枪 |
| 高粘度（涂料、树脂、润滑油、胶粘剂） | 防滴漏、流速控制 | 内塞式/外塞式防滴漏灌枪+加热保温 |
| 易起泡（清洗剂、部分化工品） | 液面下灌装 | 潜入式灌枪+慢速加料 |
| 易挥发（VOC物料、溶剂） | 密闭灌装+废气回收 | 集气排气接口+VOC回收装置 |
**艾科华的独特优势**：设备接触物料部分采用全防腐四氟乙烯材质设计，防腐等级高；灌枪形式可根据原料性质定制为内塞式、外塞式等，全面适配各类化工介质。
### 1.2 产能需求决定自动化程度
| 日产量 | 推荐机型 | 效率参考 |
|--------|----------|----------|
| <50桶 | 半自动单头灌装机 | 人工操作，灵活经济 |
| 50-150桶 | 双枪半自动/全自动灌装机 | A/B枪循环操作，效率翻倍 |
| 150-300桶 | 全自动单头/双头灌装机 | 0-300桶/小时 |
| >300桶 | 全自动整线+视觉定位+码垛 | 定制化高速线 |
## 二、艾科华吨桶/大桶灌装机核心产品系列

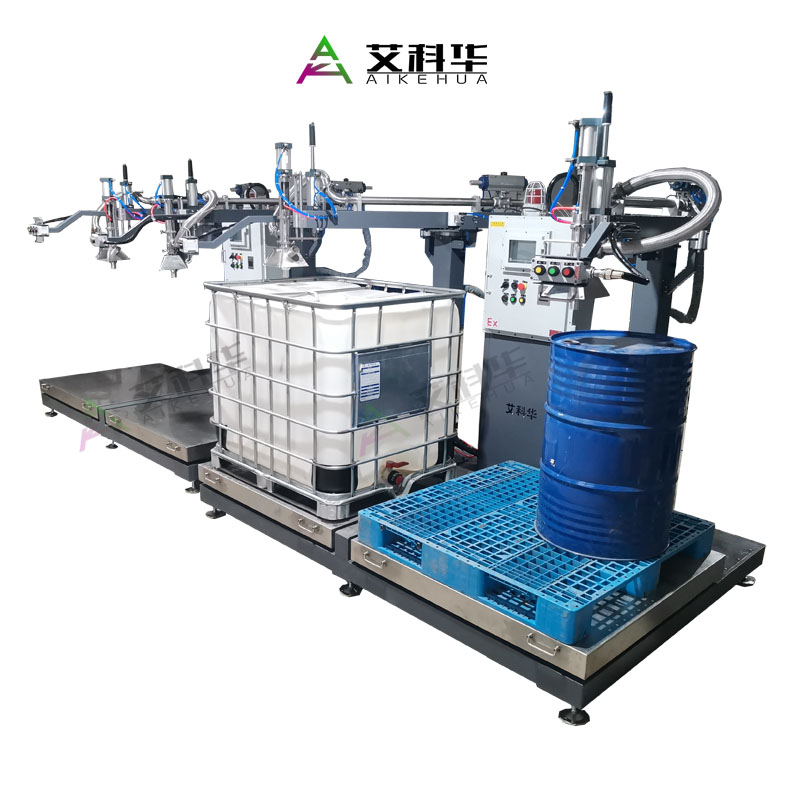

### 2.1 AKH-1000-TX吨桶/200L双工位自动摇臂灌装机
**产品定位**：吨桶/大桶灌装的“全能王”——兼容IBC吨桶与200L桶的主力机型
这是艾科华的**明星旗舰机型**，专为同时处理IBC吨桶和200L桶的企业设计，A/B双枪可独立或循环操作，大幅提升灌装灵活性。
**核心参数**：
| 参数项 | 规格 |
|--------|------|
| 最大秤量 | 300×4=1200kg（支持4只桶同时称重） |
| 最小感量 | 0.1kg |
| 灌装范围 | 30-1500kg |
| 灌装误差 | ≤0.1% |
| 防爆等级 | EXdIIBT4（可选非防爆） |
| 使用电源 | AC220/50Hz |
| 使用气源 | 0.4-0.8Mpa |
| 使用温度 | 10℃-120℃ |
| 控制方式 | 三挡气动控制（快/中/慢三级速度） |
| 灌装方式 | 液面上/液面下可选 |
| 枪头材质 | SUS304不锈钢/四氟乙烯(PTFE)防腐型 |
| 适用容器 | 100L、200L桶、IBC吨桶 |
**核心功能亮点**：
- **双枪灵活操作**：A/B灌装嘴可独立操作，或同时循环操作，适配不同产能需求
- **精准防撞**：搭配滚筒自动刹车，灌装过程中刹车稳定，杜绝灌枪触碰桶口
- **防腐设计**：与物料接触部分全防腐四氟乙烯材质，可稳定适配各类腐蚀性、强酸碱介质
- **智能保护**：秤台无桶禁止灌装、参数错误报警、撞桶保护三重保障
- **环保设计**：灌枪杜绝滴漏、防飞溅，配置集气排气接口，可连接VOC回收装置
- **强抗冲击**：双层量程秤台，抗侧冲击、过压保护，精密保护荷重单元
- **快拆维护**：快拆接头设计，拆洗方便，便于日常保养
- **数据管理**：可设定和存贮200组配方，U盘数据存储，生产数据可追溯
- **多种模式**：净重/毛重二种灌装方式，自动/手动二种操作方式
- **智能互联**：可预留ModbusTCP、CANOpen、EtherCAT、ProfiBUS等接口，无缝对接ERP/MES系统
**选配外设**：泵、过滤机、冲氮装置、回流阀、旋盖器、自动灌装线（可根据用户场地设计）
**可选机型**：标准型、防爆型、全不锈钢结构型
**典型案例**：某大型化工企业采用本机型同时处理IBC吨桶和200L桶，换产时间由原来的45分钟缩短至5分钟，年产能提升30%以上
### 2.2 全自动视觉寻口吨桶/200L桶灌装线
**产品定位**：全流程无人化的智能灌装“黑灯工厂”方案
这是艾科华**技术含量最高**的吨桶灌装解决方案，采用CCD视觉定位技术，实现从空桶到满桶的**全流程自动化**，特别适合大规模、连续生产的化工企业。
**完整工艺流程**：
```
叉车上空桶 → 自动输送 → 视觉拍照定位 → 自动开盖 → 自动灌装 →
自动上盖 → 自动拧盖 → 自动贴标 → 自动码垛 → 叉车卸满桶
**核心技术亮点**：
- **视觉（CCD）自动寻口定位**：三工位CCD摄像头拍照定位，精准识别桶口位置，可同时兼容IBC吨桶和4-200L桶
- **全封闭灌装室设计**：杜绝操作风险，支持尾气回收，满足环保合规要求
- **自动开盖/关盖**：无需人工干预，全自动完成开关盖操作
- **兼容性强**：同样设备可处理吨桶和200L桶，无需更换工装
- **自动检测与输送系统**：整线协调控制，通常只需一人监控
**技术参数**：
| 参数项 | 规格 |
|--------|------|
| 称重范围 | 1～400公斤/桶 |
| 称重精度 | ≤±0.2% |
| 生产能力 | 0～300桶/小时 |
| 电源 | 380VAC/220VAC 50HZ |
| 控制气源 | 0.5～0.8MPa |
| 自动对桶方式 | 机械式定位或CCD视觉伺服定位 |
| 灌枪材质 | 按原料性质选用不同耐腐材料 |
**设备特点**：
1. 结构简单，故障率低，易于保养及维修
2. 主要构成零配件少，维持费用低
3. 专业控制程序，关键部件可执行设备自检，报警输出/启动
4. 全部操作可在控制柜屏幕上手触式完成，操作简单
5. 丰富的网络通讯连接（CAN总线、Profibus总线、以太网等），方便工厂数据统计管理
**投资回报分析**：以年产5万吨化工品企业为例，人工灌装需6-8人/班，全自动线仅需1人监控，年节省人工成本超50万元；同时由于灌装精度提升，物料损耗年节省10-20万元。
### 2.3 吨桶混用200L桶双枪摇臂式半自动灌装机
**产品定位**：中小批量、多品种生产的性价比之选
对于产品种类多、批量小、需要灵活切换的化工企业，艾科华提供双枪摇臂式半自动灌装机，兼顾效率与灵活性。
**核心优势**：
- **A/B双枪独立控制**：可独立操作或循环操作，适配不同产能需求
- **栈板式批量灌装**：可同时将4只200L桶放在栈板上，逐个灌装，免除频繁堆放栈板的麻烦
- **灵活操作**：灌装枪机构人工拉手可前后左右自由伸缩转动，人工辅助对桶操作便捷
- **多重保护**：紧急停止/断电/桶移开三重保护机制
- **大配方存储**：可设定和存贮5000组配方，满足多品种快速切换需求
### 2.4 全自动上桶灌装压盖码垛整线
**产品定位**：无人化智能工厂的终极方案
整合艾科华在称重灌装、视觉定位、自动输送、自动码垛等领域的技术积累，提供**“交钥匙”式整线解决方案**。
**整线工艺流程**：
```
自动上桶 → 自动输送 → 自动灌装 → 自动封盖 →
自动贴标 → 自动上栈板 → 自动堆栈排桶 → 自动满桶输送
```
**关键能力**：
- 支持防爆、净化室等多种环境定制
- 灌枪形式可按原料性质定制（内塞式、外塞式等）
- 可按生产场地设计线体物流方向和长度
- 系统具有自动报警和连锁控制
- 可预留ERP/MES系统对接接口

## 三、艾科华吨桶灌装机的核心竞争力
### 3.1 整机防爆：通过Ex d IIB T4认证
化工行业吨桶灌装往往涉及易燃易爆介质，防爆安全是**第一生命线**。艾科华设备整机通过Ex d IIB T4防爆认证，打造“防爆、防腐、防静电、防滴漏”的四防体系：
- **防爆结构**：隔爆型设计，适用于Zone 1/Zone 2爆炸性环境
- **静电防护**：静电接地装置，接地电阻＜10⁶Ω
- **安全联锁**：无桶不灌、缺料停机、紧急停止三重保护
- **资质齐全**：防爆合格证+生产许可证+ISO9001+国家高新技术企业认证
### 3.2 高精度称重：误差≤±0.1%，优于行业标准
艾科华的核心技术根植于称重领域。吨桶灌装机采用精密称重传感器+双层量程磅台设计，灌装精度可达≤±0.1%，远优于传统容积式灌装。
**精度保障机制**：
- 三挡气动控制（快/中/慢三级速度），接近目标量时自动切换慢速
- 净重/毛重两种灌装模式可选
- 液体落差自动修正，始终跟踪目标值
- 抗侧冲击、过压保护，确保称重单元长期稳定
**成本对比**：以年产1万吨、单价2万元/吨的化工品为例，0.1%的精度提升年节省物料价值20万元，设备投资回报周期通常不超过6个月。
### 3.3 强防腐设计：四氟乙烯材质应对强酸强碱
针对腐蚀性物料的灌装难题，艾科华采用**全防腐四氟乙烯(PTFE)材质设计**：
- 与物料接触部分全防腐设计，防腐等级高
- 可稳定适配各类腐蚀性、强酸碱、易粘料介质
- 从源头杜绝物料滴落、渗漏与污染
- 精准密封结构与耐腐工艺双重加持，延长核心部件使用寿命
### 3.4 智能互联：对接ERP/MES，打造智能工厂
艾科华自主研发的控制系统，支持多种工业总线协议，让灌装机成为智能工厂的数据节点：
- **通讯协议**：ModbusTCP、CANOpen、EtherCAT、ProfiBUS等
- **配方管理**：可设定和存储200-5000组配方，快速切换产品
- **数据追溯**：U盘数据存储，生产数据可追溯
- **远程监控**：预留接口，可与ERP/MES系统对接
### 3.5 环保合规：VOC回收+防滴漏，响应“双碳”政策
针对环保监管日趋严格的现状，艾科华设备标配：
- **集气排气接口**：可连接VOC回收装置，减少90%环保处罚风险
- **防滴漏灌枪**：杜绝滴漏污染，保持生产环境洁净
- **防飞溅设计**：避免物料飞溅造成的浪费和污染
### 3.6 快速响应的全国服务网络
艾科华以苏州为中心，在华东、华南、华北、西部地区均设有标准化售后服务网点，提供从方案设计、安装调试到技术培训、维保改造的全流程支持，确保快速响应、就近服务。
